1. Aplicativo

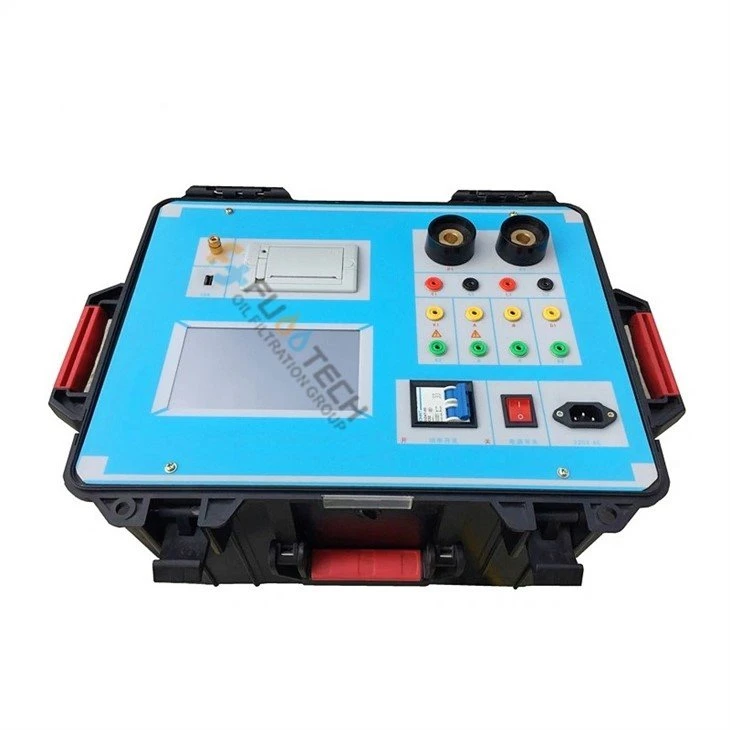

FTCT -1000 f CT PT Tester é o equipamento portátil novo e mais avançado, é um analisador leve, robusto e abrangente de CT e PT.
Este testador de características do transformador de CT/PT é capaz de testar transformadores de corrente e tensão do uso de proteção ou medição, que são adequados para o teste de laboratório e no local.
FTCT -1000 f CT/PT Analyzer é colocado no mercado após muitas pesquisas de mercado e testes de campo rigorosos. É um instrumento automático de teste característico de CT/Pt que pode atender a esses testes, incluindo: teste característico de CT VA, teste de polaridade da razão CT, teste de injeção de corrente primária de TC, teste de característica de VA, teste de polaridade da razão de pt, cálculo de erro de ponto de inflexão, 5% ou 10% de curva de erro.
O analisador CT/PT adota processamento de dados de alto desempenho, arquitetura de controle de microcomputadores e processo de fabricação estrita para garantir um desempenho estável e confiável. Com software poderoso, pode -se cumprir facilmente todo o teste. Com a função de transferência de disco U, ele pode gerar relatório de teste com a ajuda do software de computador. O analisador CT/PT está com micro impressora embutida para imprimir o resultado do teste e a curva. Em poucas palavras, é um analisador profissional adequado para o laboratório e o teste de campo.
2. Tabela de funções
|
I. Transformador atual (CT) |
Ii. Transformador de tensão (pt) |
|
1. Teste característico de excitação |
1. Teste característico de excitação |
|
2. Cálculo automático do valor do ponto do joelho |
2. Cálculo automático do valor do ponto do joelho |
|
3. Curvas de erro de 5% e 10% automáticas, podem medir o ALF |
3. Teste da razão do transformador |
|
4. Teste da razão do transformador |
3. Polaridade |
|
5. Polaridade |
4. Medição da diferença de razão |
|
6. Medição da diferença de razão |
5. Medição da fase (diferença de ângulo) |
|
7. medição da fase (diferença de ângulo) |
6. Responder o teste de frequência de potência Corrente alternada |
|
8. Injeção de corrente primária |
7. Teste de carga secundária real |
|
9. Responder o teste de frequência de potência Corrente alternada |
8. Teste de enrolamento secundário |
|
10. Teste de carga secundária |
|
|
11. Teste de enrolamento secundário |
|
|
12. Medindo as características do Volt-AmPere de CTs de média e baixa tensão e sequência zero CTS |
|
|
13. Meça GIS, Cating CT |
|
|
14. Teste abrangente, polaridade completa de excitação e transformação ao mesmo tempo em um teste |
3. Parâmetros técnicos
|
Fonte de energia operacional: |
AC220V ± 10%, 50Hz |
|
|
Saída de máquina única: |
0 ~ 2500VRMS, 5KVA (valor máximo de configuração 20A) |
|
|
Saída de corrente primária: |
0~1000A |
|
|
Precisão da excitação |
Menos ou igual a {{0}}. 5%(0,2%*Reading +0. 3%*intervalo) |
|
|
Enrolamento secundário |
Faixa |
0.1~300Ω |
|
Precisão |
Menos ou igual a {{0}}. 5%(0,2%*Reading +0. 3%*intervalo) |
|
|
Real secundário |
Faixa |
5 ~ 500VA |
|
Precisão |
Menos ou igual a {{0}}. 5%(0. 2%*Reading +0. 3%*intervalo) ± 0,1VA |
|
|
Medição de fase |
Precisão |
4min |
|
Resolução |
0. 1min |
|
|
Faixa de medição da razão CT |
Faixa |
Menor ou igual a 25000a/5a (5000a/1a) |
|
Precisão |
Menor ou igual a 0. 5% |
|
|
Faixa de medição da razão Pt |
Faixa |
Menor ou igual a 500kV |
|
Precisão |
Menor ou igual a 0. 5% |
|
|
Temperatura operacional |
-10ºC~+40ºC |
|
|
Umidade relativa |
<90RH% |
|
|
Altitude |
Menor ou igual a 1000m |
|
|
Dimensão geral (comprimento × largura × altura) |
410mm * 260mm * 340 (mm) |
|
|
Peso: |
Menor ou igual a 22 kg |
|
Para obter mais detalhes sobre o CTPT Analyzer FTCT -1000 f, entre em contato conosco, temos uma equipe de tecnologia profissional para projetar produtos e sistemas projetados corretamente.
4. Características
1) Suporte Detecção de CT e Pt
2) Não há necessidade de conectar outros equipamentos auxiliares, pode concluir todos os itens de teste e concluir o teste de polaridade da taxa de excitação e transformação ao mesmo tempo em um teste.
3) Impressora rápida, que pode imprimir os resultados dos testes diretamente no local.
4) Fácil de operar, com instruções inteligentes, facilitando a operação dos usuários.
5) LCD de tela grande, interface gráfica de exibição. (Tela de toque é a opção)
6) fornecem automaticamente o valor do ponto de inflexão CT/PT (excitação) de acordo com os regulamentos.
7) Dá automaticamente curvas de erro de 5% e 10%.
8) 3000 conjuntos de dados de teste podem ser salvos, que não serão perdidos após a falha de energia.
9) Suportar dados de transferência de disco U pode ser lido através de um PC padrão e gerar relatório de palavras.
10) Pequeno e leve peso menor ou igual a 22kg, muito propício aos testes de campo.
11) Completo, altamente preciso e muito amigável.
5. Ações no escritório
6. Embalagem, Entrega, Envio e pagamento
7. Certificados
8. Nossas vantagens
1) 19 anos de experiência em desenvolvimento e fabricação de acordo com a China relacionada e os padrões internatinosos
2) Escolha matéria -prima de alta qualidade no mercado demosto e mundial
3) Promoção de instalações de produção completas e avançadas
4) possui procedimentos estritos de teste em matérias -primas e produtos de A a Z.
5) Passei Ce, Certificados ISO
6) Período de garantia mais longo para todos os nossos produtos (2 anos)
7) Venda direta de fábrica, preço mais competitivo
8) Tipos de variedades para seleção e OEM & ODM estão disponíveis
Bem -vindo, entre em contato conosco para qualquer investigação e cooperação.
